模拟太阳全光谱、紫外线，淋雨，凝露 老化试验。

阳光和潮湿每年都造成上千万美元的材料破坏。对产品产生的危害类型包括：褪色、变色、失光、粉光、开裂、

浑浊、气泡、脆变、强度、衰退和氧化等。QUV紫外加速老化试验机能对材料进行交替紫外光和潮湿循环

老化测试，重现太阳光、雨水和露水造成的 损害 。 在几天或几周之内，氙灯老化试验箱就能够再现户外数

月或数年造成的损害 。‌是研发，生产，品质管控不可缺少的试验设备。

二、<本试验设备禁止。：

易燃、易爆、易挥发性物质试样的试验或储存

腐蚀性物质试样的试验或储存

生物试样的试验或储存

强电磁发射源试样的试验或储存

放射性物质试样的试验或储存

剧毒物质试样的试验或储存

试验或储存过程中可能产生易燃、爆炸、挥发、剧毒、腐蚀及放射性物质的试样的试验或储存。

三、<技术参数>：

一、产品名称

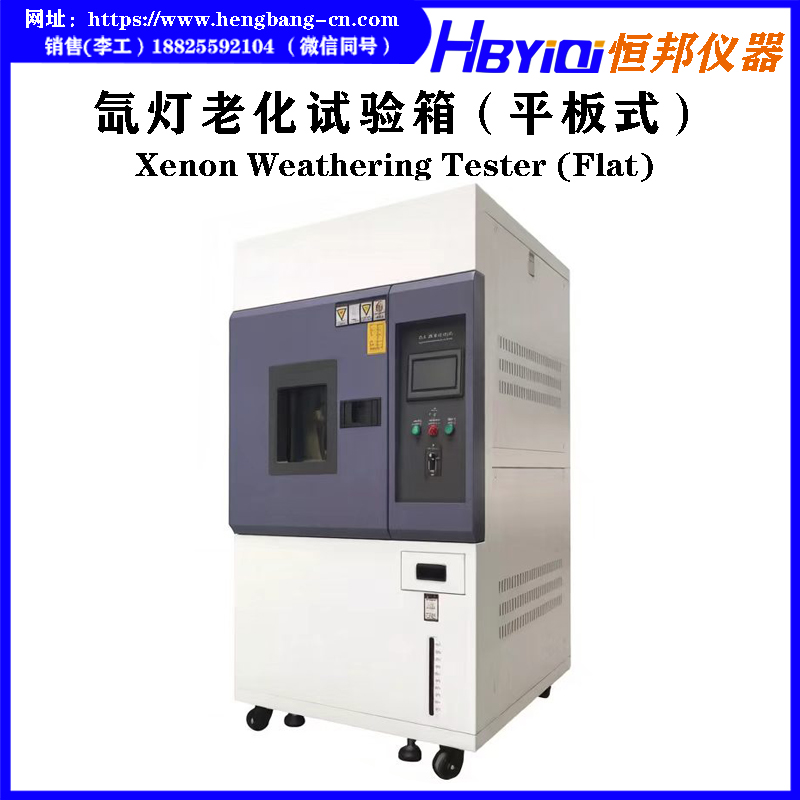

氙灯耐候试验箱

1、1型号

1、2设备容积

1、3内箱尺寸

1、4外型尺寸约

HB-Q-SUN Xe-150L

150L

W(500)mm × H(600)mm × D(500)mm。

W(1100)mm × H(1750)mm × D(1150)mm。

二、参数性能

2、1测试环境条件

环境温度为+5~+28℃、相对湿度≤85%。

2、2氙灯功率

长弧氙灯，1.5KW X (2)支。

2、3波长

290-800nm（(软件支持与显示,实际波长及辐照强度请对以下四项做选择或者

有特殊要求下单前确认)）

2、4辐照强度

0.3～0.7w/㎡(at340nm)；
0.5～1.3w/㎡(at420nm)；
350~1120w/㎡(at290nm～800nm)
或其它波段可定制。

辐照探头监控点选择（可单选或多选）：
0.3～0.7w/㎡(at340nm)；
0.5～1.3w/㎡(at420nm)；
350~1120w/㎡(at290nm～800nm)

2、5辐照强度调节

电脑+PID+数字电源+氙灯无极调节。

2、6辐照强度测量

带太阳眼，全自动测量及控制在用户设定的辐照度值,认可第三方单点计量。

2、7滤光器

特点：

S1高纯度石英玻璃，使试样上的辐照度的光谱止值与地面日光的值相近。

模块化设计，可根据测试空间优化组合，更换灯管非常便捷。

根据环境的不同，可选择模拟直射太阳光或窗玻璃透射太阳光。

除非滤片损坏，一般无需更换过滤器。

滤光器（可单选或多选）：

可选择模拟直射太阳光

或窗玻璃透射太阳光。

2、8黑板（BPT）或 黑标（BST）温度范围:（室温+10℃）～100℃ 可调可控（暗周期）。

2、9温度精度

±3.0℃

2、10湿度范围

暴露周期10%R.H～70%R.H 可调。暗周期20%R.H～98%R.H 可调。

2、11湿度精度

±5.0 %R.H。

2、12弧中心致托盘距离

200～500mm 可调。

2、13暗周期、辐照周期

0～9999H可调。

2、14淋雨周期

0～9999min可调。

2、15喷淋降雨周期

1～240分钟，间隔/间断可调；

2、16喷水周期（喷水时间/不喷水时间）

18min/102min或12min/48min；

2、17喷水压力

0.12~0.15Mpa之间可调；

2、18喷水嘴孔径

直径0.8mm（回水带超精功过滤器防止喷嘴堵塞）；

三、结构特征：

3、1箱体结构

测试区、灯管维护区、仪表电控区、机房分区设计，模块化组合，满足测试及维护的人性化的操作。

3、2箱体材质

外胆材料：优质彩钢板静电喷涂

内胆材料：优质耐热耐寒不锈钢板

3、3测试箱门

单开铰门（面对箱体时，左铰链，右把手） 硅橡胶紧迫密封装置。

3、4供水系统

抽屉式加水或连接水源后自动补水。

四、控制系统

4、1微电脑控制器

7英寸，800×480点阵，TFT彩色LCD显示器。

4、2运行方式

支持程序方式、定值方式。

4、3设定方式：

中英文菜单（可自由选择）触摸屏方式输入。

4、4程序容量

程序：最大120组

段数：最大段数14400段

循环数：最大可无限循环

4、5曲线记录功能

具有事带电池保护的PAM，可保存设备的设定值、采样值及采样时刻的时间；最大记录时间为180天（当采样周期为60S）。

4.6附属功能

故障报警及原因、处理提示功能

断电保护功能

上下限温度保护功能

日历定时功能（自动启动及自动停止运行）5.自诊断功能

五、加热系统

5.1加热器：

电热丝式加热器

加热器控制方式：无触点等周期脉冲调宽，SSR（固态电器）

加热器功率：( 2.5 )KW

5.2运风通道：

采多翼离心式循环风扇，加强轴心加耐高低温之旋转叶片制成，以达强制对流

FLOW THROW送风方式；水平扩散垂直热交换弧形循环

可调式侧吹出风口及护纲回风口

设置有独立温度探头，预防温度失控

六、制冷系统

6.1制冷主要部件选用知名品牌压缩机1台，采用R404环保冷媒，压缩机为最封闭式，其结构简单，但经久耐用。

6.2蒸发器：外翅片内螺纹管式换热器（兼做除湿器）

6.3冷凝器 ：风冷式，外翅片内螺纹管式换热器

6.4制冷机控制方式

控制系统根据试验条件自动调节制冷机运行最佳节能工况

蒸发器制冷量由控制系统驱动电磁阀切换

压缩机回气冷却回路

七、加湿系统

7.1加湿器：

外置可拆卸锅炉加湿方法

不锈钢铠装加湿器

加湿器控制方式：无触点等周期脉冲调宽，SSP（固态电器）

水位控制装置，加湿器防干烧装置，沉淀物收集装置，液位观察窗

加湿器功率：2.5KW

7.2水路控制：

补给水箱20L，含高低水位指示，可拆卸清洗

高效电磁挤压水泵，可连续转5000H

高低温双水位电子液位开关，可防止误动作

缺水空焚超温保护+超低水位保护+供水超时，确保设备安全运行

回水PP棉过滤，减少设备用水消耗，虑出回水杂质

八、安全保护系统

8.1 光照系统

温度异常防护

安全功率范围限制

氙灯点火触发时间限制

风机冷却系统与灯联锁，如风机出现故障氙灯自动熄灭

8.2制冷系统

压缩机过热保护

压缩机过流保护

压缩机超压保护

冷凝风机过热保护

8.3加湿系统

加湿热管干烧保护

水位异常保护

供水超时保护

8.4试验箱

可调式超温保护

空气调节通道极限超温保护

风机电机过热保护

8.5其它

总电源相序和缺相保护（三相式电源适用）

过载及短路保护

箱体多次开门造成制冷系统故障报警保护

九、电源线缆

9.1 AC380V电源：五芯（三相四线+保护地线）电缆1条（约4米长）

9.2总电源开关：NFB断路器

9.3最大电流：（15.0）A

9.4 最大功耗：（10.0）KW

(在环境温度+25℃、无试样、运行工况稳定一小时后测试获得的数据)
